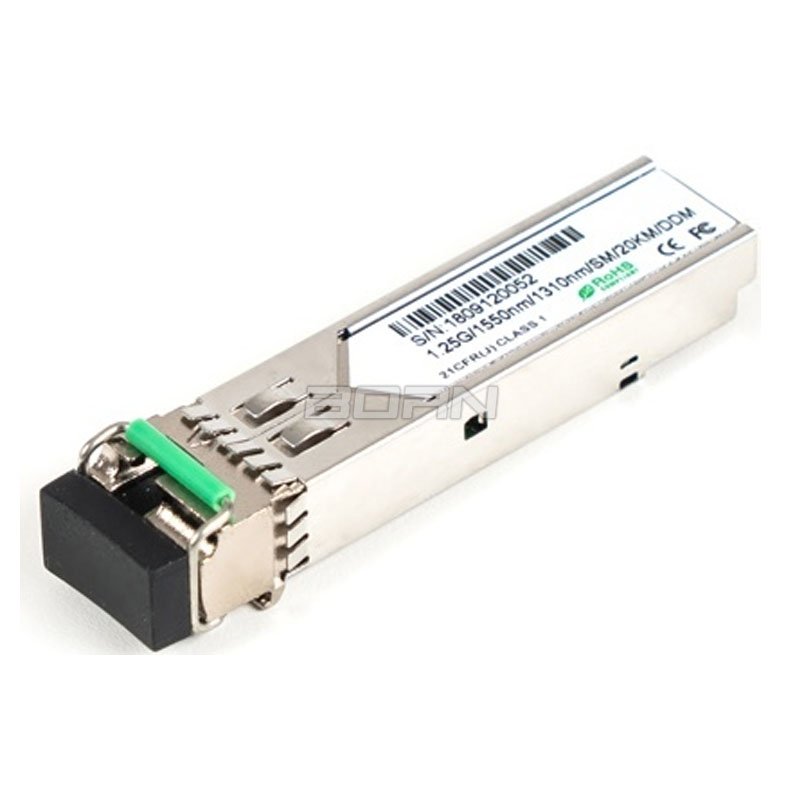

Оптический трансивер Бастион PSE-SFP-1GT
|
Цена:
|
1260 руб. |
Гарантия: 12 месяцев
| Формы оплаты: |
|---|
|
Безналичная форма оплаты с НДС 22%.
Страна производства: Россия.
|
| Способы доставки: |
|---|
| Транспортная компания, курьер, самовывоз. |
| Сроки отгрузки по России |
| Ваш город: Москва |
Компания Борн СПБ
Описание:
Оптический трансивер Бастион PSE-SFP-1GT представляет собой компактное сетевое устройство. Он широко используется в различных отраслях для повышения функциональности коммутаторов. Основой его работы является одномодовый оптический кабель
Подключение этого кабеля осуществляется через коннектор типа LC, который расположен с одной стороны трансивера. С противоположной стороны происходит соединение с коммутатором. Такой подход позволяет значительно увеличить скорость передачи данных и обеспечить надежную связь на больших расстояниях
Использование устройства в сетевых инфраструктурах позволяет оптимизировать работу оборудования и улучшить общую производительность сети. Благодаря своей универсальности, данный оптический трансивер может быть легко интегрирован в существующие системы.
Краткие характеристики:
| Артикул | 242074 |
| Гарантия | 12 месяцев. |
| Страна производства | Россия |
| Инструкция | В комплекте. |
| Сертификат | Посмотреть |
| Производитель | Бастион |
| Партнамбер | PSE-SFP-1GT |
| VendorCode | 2023 |
Технические характеристики:
- Источник питания : 3,3 В
- Скорость передачи данных : 1,25 Гб
- Максимальная дальность : 20 км
- Длина волны Tx : 1550 нм
- Длина волны Rx : 1310 нм
- Мощность излучения : -9…-3 дБм
- Чувствительность : -25 дБм
- Тип лазерного передатчика FP
- Тип приёмника DFB
- Рассеиваемая мощность : 1 Вт
- Диапазон рабочих температур : 0…+70 °С
- Относительная влажность воздуха при 25 °С : не более 95 %
- ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот : щелочей и т. п.)
- Степень защиты оболочкой по ГОСТ 14254-2015 IP20.
* Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара в интернет-магазине Борн носит справочный характер и основывается на последних доступных к моменту публикации сведениях.
